差壓變送器的應用

發布日期：2020-12-14

差壓變送器的應用

差壓傳感器DPS（Differential Pressure Sensor）是一種用來測量兩個壓力之間差值的傳感器，通常用于測量某一設備或部件前后兩端的壓差。

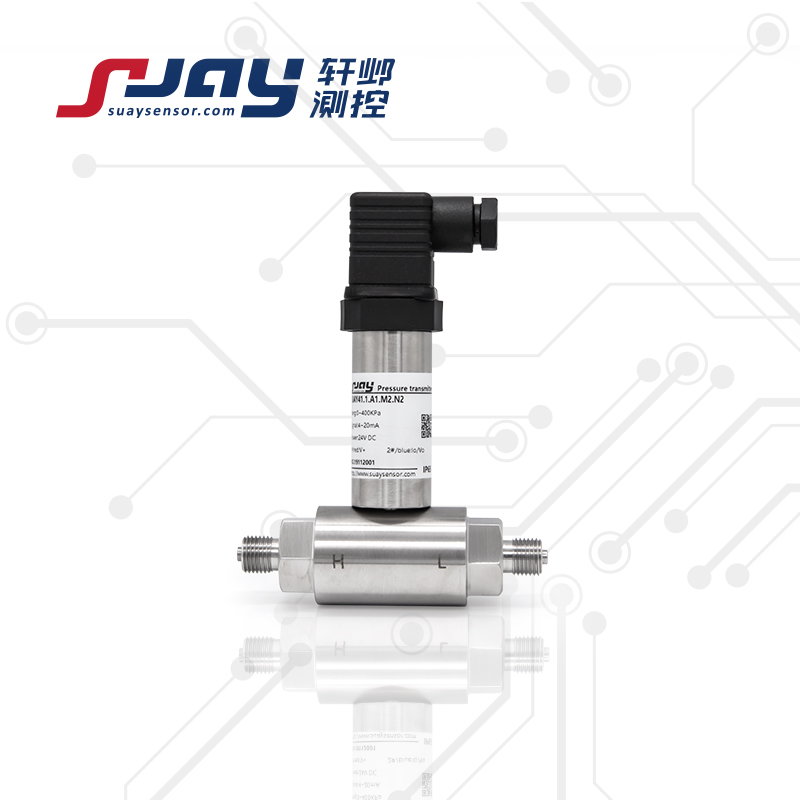

南京軒鄴測控生產的SUAY41差壓變送器特點
全不銹鋼結構設計，體積小巧重量輕，安裝方便
性能穩定可靠、高性能價格比
差壓范圍：0~10kPa...2MPa
系統高壓，1Kpa的差壓量程，單邊過載可達1Mpa，耐系統壓力可達4Mpa。
典型應用

用于測量過濾器前后端的壓力差值。為了檢測過濾器的過濾性能，通常需要測量過濾器前后的壓力值，通過計算過濾器前后壓力的差值，判斷過濾器性能的優劣。由于過濾器的系統壓力比較大，幾百千怕到幾兆帕不等，如果用普通的差壓變送器，系統壓力雖然可以很高，但是單邊過載能力只有差壓量程的2-5倍左右，如果出現過濾器嚴重堵塞或一邊受壓一邊空置的情況，用普通的差壓變送器就會因單邊過載太大而損壞。南京軒鄴測控生產的差壓變送器SUAY41可以很好的解決這個問題，差壓量程最低200Pa，系統靜壓可以達到1Mpa以上，單邊過載最小壓力是4Mpa，（根據差壓量程不同，大量程的系統靜壓可以達到40Mpa，單邊過載可以達到25Mpa）完全滿足過濾器前后端差值的測量。常用的測量方法有兩種：一、直壓測量法。就是在過濾器的前后兩端分別安裝一個壓力變送器，由于所測量的差壓值很小，而系統壓力又相對比較大，所以這種方法測量時就需要壓力變送器的量程選擇和系統壓力相同的變送器，然后再用前后兩個壓力變送器所測數值相減，得出過濾器前后的壓差值。這個方法對變送器的要求是很高的，不僅對傳感器的精度要求高，而且對傳感器的溫度系數要求也必須是一致的，也就是溫度漂移的規律也要一致，否則測量的誤差就更大了。例如：系統壓力為1Mpa，需要測量的差壓值是10Kpa，那么選擇1Mpa的壓力變送器，如果傳感器的精度選擇0.1%的，那么傳感器本身的最大允許誤差就是1KPa，這樣計算，用2個壓力變送器來測差壓值，最高精度就只有10%（1Kpa/10KPa）。二、差壓測量法:用差壓變送器來測量過濾器兩端的差壓值。差壓傳感器有高壓端和低壓端，高壓端接到過濾器的進氣口（或進液口），低壓端接到過濾器的出口，由于差壓傳感器內部使用的是同一個敏感元件，所以傳感器的溫度系數是一致的，所以溫度對傳感器差值的測量影響可以忽略不記（介質溫度超過80度需要降溫處理），傳感器的量程可以按照需要測量的差值選擇，（SUAY41系列差壓變送器的精度要求有0.5%，0.25%，0.1%可選，輸出4-20mA，0-5V，RS485可選），系統壓力1Mpa以上，大量程的耐系統壓力更大，完全可以滿足用戶的需求。例如：系統壓力為1Mpa，需要測量的差壓值是10Kpa。用方法一，那么選擇1Mpa的壓力變送器，如果傳感器的精度選擇0.1%的，那么傳感器本身的最大允許誤差就是1KPa，這樣計算，用2個壓力變送器來測差壓值，最高精度就只有10%（1Kpa/10KPa）。而用方法二，選擇0-10Kpa的差壓變送器，精度選擇常用的0.5%的，這樣傳感器本身的最大允許誤差是50Pa（10Kpa*0.5%=50Pa），測量精度遠高于直壓式測量，體積小巧，安裝方便。

南京軒鄴測控 SUAY41差壓變送器的資料如下：

性能參數表：

測量范圍	0~1KPa…4MPa
單邊過載	1MPa…13Mpa
雙邊靜壓	16Mpa…25Mpa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.075%FS ±0.1%FS ±0.15%FS ±0.25%FS ±0.5%FS
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V	12-36VDC（典型24VDC）
	0.5-4.5V	5VDC/12-36VDC（典型24VDC）
	數字信號輸出RS485	5VDC/5-16VDC/24VDC
工作溫度	-20～80℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g （IEC 60068-2-6）
抗沖擊性	20g，11mS
響應時間	≤1ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5 G1/4 塔型氣嘴（典型）； G1/2 （可選）
電氣連接	接插件（赫斯曼）或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約400克
